Arranque Direto de Motor Monofásico
Conceitos, Funcionamento e Aplicações Práticas
O arranque direto de motores monofásicos é um dos métodos mais fundamentais e amplamente utilizados na indústria e em aplicações domésticas.
O que é o Arranque Direto?
O arranque direto (também conhecido como Direct On-Line ou DOL) é o método mais simples de acionamento de um motor elétrico. Neste sistema, o motor é conectado diretamente à tensão total da rede elétrica, permitindo que entre em funcionamento imediatamente com o seu binário máximo.
Em motores monofásicos, este método é particularmente comum devido à simplicidade do circuito e ao baixo custo de implementação, sendo ideal para equipamentos de pequena escala onde a rede elétrica suporta o pico de corrente inicial.
Componentes Essenciais do Circuito
Para implementar um sistema de comando seguro e eficiente, são necessários vários componentes de proteção e controlo. Abaixo, detalhamos os elementos principais conforme o projeto original:
| Tag | Componente | Função Principal |
|---|---|---|
| S0 | Botão STOP (NF) | Interromper o circuito e desligar o motor em segurança. |
| S1 | Botão START (NA) | Iniciar a energização da bobina do contator. |
| K1 | Contator | Acionamento eletromecânico da carga (motor). |
| F2 | Relé Técnico | Proteção contra sobrecarga prolongada. |
| F1, F3 | Fusíveis | Proteção contra curto-circuito. |
| M | Motor Monofásico | Conversão de energia elétrica em mecânica. |
Sistema de Sinalização
Um bom quadro de comando deve fornecer feedback visual imediato ao operador. O circuito proposto inclui três sinalizadores luminosos:
- H1 (Verde): Indica que o motor está em funcionamento normal.
- H2 (Branco/Amarelo): Indica que o sistema está energizado e pronto para operação.
- H3 (Vermelho): Alerta de sobrecarga, ativado pelo contacto 97-98 do relé térmico.
Princípio de Funcionamento
O funcionamento do circuito de arranque direto segue uma sequência lógica robusta:
- Prontidão: Ao energizar o quadro, o sinalizador H2 acende.
- Arranque: Pressionar S1 energiza a bobina de K1.
- Auto-retenção: O contacto auxiliar 13-14 de K1 fecha, mantendo o circuito ativo mesmo após soltar S1.
- Operação: O motor arranca e H1 acende.
- Paragem: Pressionar S0 desliga o sistema imediatamente.
- Proteção: Em caso de falha, o relé F2 atua, parando o motor e acendendo H3.

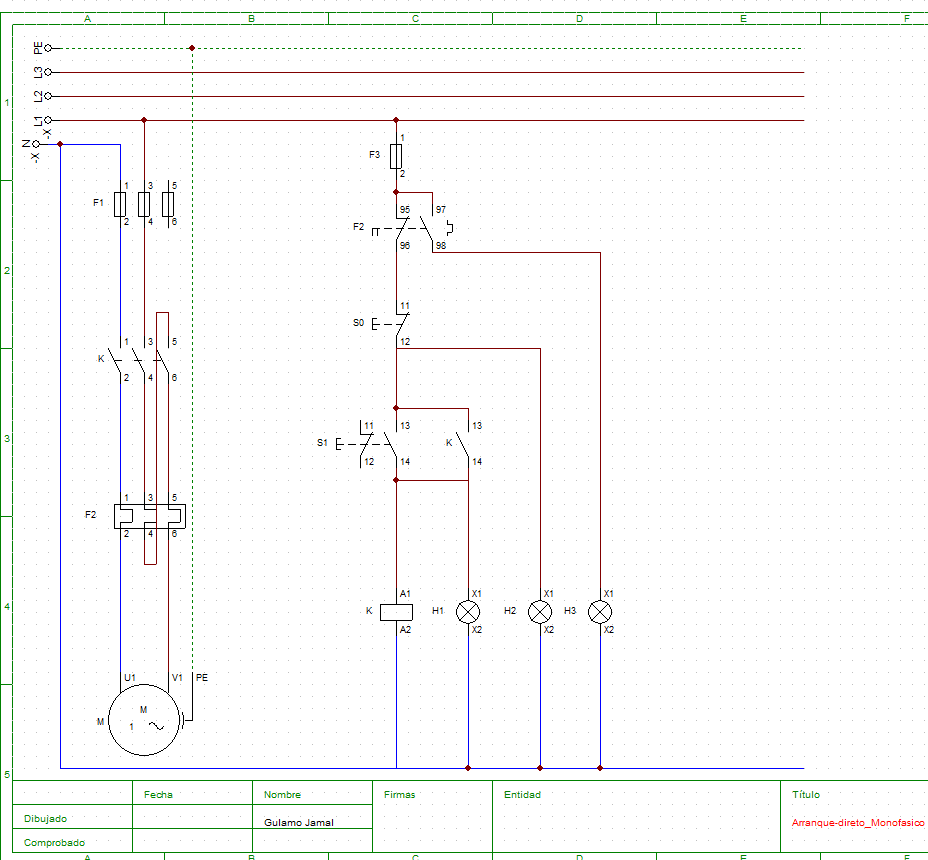

Diagrama elétrico do sistema de arranque direto (Créditos: Gulamo Jamal / brevemito.com)
Análise Técnica: Vantagens e Desvantagens
Embora seja o método mais comum, o arranque direto possui características técnicas que devem ser consideradas no dimensionamento:
Vantagens
- Simplicidade: Fácil manutenção e diagnóstico de falhas.
- Economia: Menor investimento inicial em componentes.
- Binário: Disponibilidade imediata de força total para a carga.
Desvantagens
- Pico de Corrente: A corrente de arranque pode chegar a 8 vezes a nominal (In).
- Desgaste Mecânico: O arranque “seco” pode danificar correias e acoplamentos ao longo do tempo.
- Instabilidade na Rede: Pode causar cintilação (flicker) em lâmpadas e afetar equipamentos sensíveis próximos.
Aplicações Comuns
Este sistema é ideal para:
- Bombas de água e sistemas de rega.
- Compressores de ar industriais e domésticos.
- Ventiladores, exaustores e sopradores.
- Pequenas máquinas-ferramenta (tornos, furadeiras de bancada).
Arranque Direto Monofásico
Aceda aos esquemas e documentação completa deste circuito elétrico básico no repositório oficial.
Explorar Repositóriobrevemito.com
O arranque direto continua a ser uma escolha sólida para motores monofásicos. A chave para o sucesso está no dimensionamento correto dos cabos e dispositivos de proteção, garantindo que o motor opere dentro dos seus limites térmicos e elétricos. Para projetos mais complexos ou motores de grande potência, alternativas como Soft-Starters podem ser consideradas.
