Circuitos Eléctricos Básicos

Imagine entrar numa fábrica e observar dezenas de motores a arrancar, a parar, a inverter o sentido de rotação, tudo isso controlado por simples botões e contactores. Parece complexo? Na realidade, por trás de toda essa automação industrial existem princípios muito claros que qualquer pessoa com vontade de aprender consegue dominar.

Os circuitos eléctricos básicos de comando são a base de toda a electricidade industrial. São eles que determinam como um motor arranca, quando para, se protege contra sobrecargas e como interage com outros equipamentos. Dominar estes circuitos é o primeiro passo para quem quer trabalhar como electricista de manutenção, técnico industrial ou simplesmente compreender o mundo das instalações eléctricas.

O que são Circuitos Eléctricos Básicos de Comando

Um circuito eléctrico é simplesmente um caminho fechado por onde a corrente eléctrica pode circular. Quando esse circuito tem por objectivo controlar o funcionamento de um motor ou de um equipamento, chamamos-lhe circuito de comando.

Pensa nisto como o sistema nervoso de uma máquina: tal como o cérebro envia sinais para os músculos, o circuito de comando envia ordens aos contactores e relés que por sua vez ligam ou desligam o motor.

Na electricidade industrial, distinguimos alguns tipos de circuito que trabalham em conjunto:

⚡

Circuito de Potência

Transporta a energia eléctrica de alta potência directamente para o motor. Trabalha com tensões de 220 V, 380 V ou 400 V e correntes elevadas.

🔑

Circuito de Comando

Controla o circuito de potência através de sinais de baixa tensão. Contém botões, relés, temporizadores e contactos auxiliares.

🔴

Circuito de Sinalização

Informa o operador sobre o estado do sistema através de lâmpadas piloto, sinalizadores luminosos ou sonoros.

Nos projectos do repositório que vamos explorar, encontramos exactamente esta separação, o que permite compreender claramente cada função sem confundir os três planos do circuito.

Componentes Fundamentais dos Circuitos Eléctricos

Antes de analisar os diagramas, é essencial reconhecer os componentes que aparecem em qualquer esquema de comando eléctrico. Cada símbolo num diagrama representa um dispositivo real com uma função específica.

Circuito Liga/Desliga: O Ponto de Partida de Tudo

O circuito liga/desliga é o mais simples de todos os circuitos de comando. É a base sobre a qual todos os outros se constroem, e dominá-lo é o primeiro passo para qualquer electricista ou formando em electricidade industrial.

O princípio é simples: ao pressionar o botão de arranque (NA), a corrente alimenta a bobine do contactor. O contactor fecha os seus contactos de potência, ligando o motor. Para manter o motor em funcionamento após soltar o botão, utiliza-se um contacto de auto-manutenção (também chamado de auto-retenção ou by-pass), que é um contacto auxiliar NA do próprio contactor ligado em paralelo com o botão de arranque.

Diagrama do circuito liga/desliga: a base de todos os circuitos de comando eléctrico

Como Funciona o Circuito Liga/Desliga

1. Alimentação disponível: O disjuntor geral está fechado. A corrente chega ao circuito de comando mas ainda não activa nada porque o botão de arranque está aberto (NA).
2. Pressionar arranque (S1): O contacto NA fecha. A corrente passa pelo botão de paragem (NF fechado), pelo contacto NA do S1 e alimenta a bobine do contactor KM1.
3. Contactor KM1 activa: Os contactos de potência fecham e ligam o motor. Simultaneamente, o contacto auxiliar NA de KM1 fecha e cria a auto-manutenção.
4. Soltar o botão S1: O botão abre, mas a corrente continua a fluir pelo contacto auxiliar de auto-manutenção. O motor mantém-se em funcionamento.
5. Pressionar paragem (S0): O contacto NF abre. A corrente é interrompida. A bobine de KM1 desenergia. Os contactos de potência abrem e o motor para.

Arranque Directo Monofásico

O arranque directo monofásico aplica-se a motores que funcionam com tensão de rede monofásica (220 V / 230 V). Este tipo de motor é muito comum em ferramentas eléctricas, pequenas bombas de água domésticas, ventiladores industriais de pequeno porte e compressores de uso doméstico.

Embora o princípio seja idêntico ao circuito liga/desliga, o arranque directo monofásico inclui normalmente sinalização luminosa, protecção por relé térmico e, em muitos casos, um fusível de protecção do circuito de comando separado do circuito de potência.

Diagrama de arranque directo monofásico desenvolvido por Gulamo Jamal para o repositório Brevemito

Elementos do Circuito Monofásico

Arranque Directo Trifásico com Sinalização

Os motores trifásicos são os mais utilizados na indústria. São mais robustos, mais eficientes e permitem potências muito superiores aos monofásicos. O arranque directo trifásico é o método mais simples de ligar um motor trifásico à rede: o motor é ligado directamente à tensão nominal de rede (tipicamente 380 V ou 400 V) num único passo.

A desvantagem do arranque directo é que, no momento do arranque, o motor absorve uma corrente de arranque muito elevada (tipicamente 5 a 7 vezes a corrente nominal). Em motores de grande potência, isso pode causar perturbações na rede eléctrica e desgaste mecânico, razão pela qual existem outros métodos de arranque para essas situações (como a partida estrela-triângulo que também está documentada neste repositório).

Diagrama de arranque directo trifásico com sinalização, circuito de potência e circuito de comando

Diferenças Fundamentais em Relação ao Monofásico

Arranque Sequencial: Quando a Ordem Faz Toda a Diferença

Imagine uma linha de produção com uma bomba hidráulica, um tapete rolante e um braço robótico. Para que tudo funcione em segurança, é necessário que a bomba arranque primeiro (para pressurizar o sistema), depois o tapete rolante e só então o braço robótico. Este é o conceito de arranque sequencial: os motores ou cargas só podem ser ligados numa ordem predefinida.

O encravamento sequencial é conseguido através de contactos auxiliares NA dos contactores: o motor 2 só pode ser ligado se o motor 1 já estiver em funcionamento. O motor 3 só arranca se o motor 2 já estiver activo. E assim sucessivamente. Se qualquer motor na sequência parar por avaria, todos os seguintes param automaticamente.

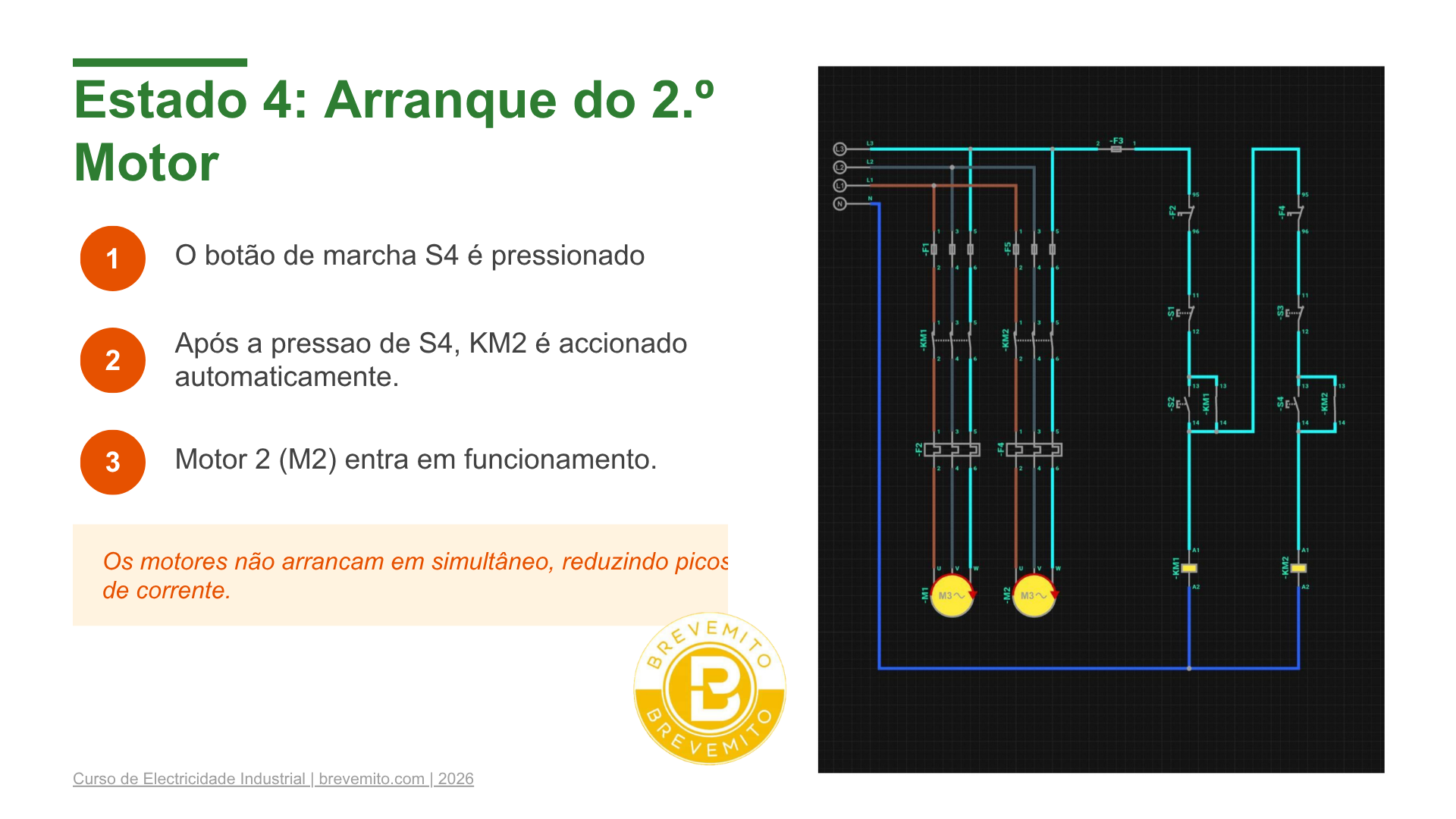

Diagrama de arranque sequencial: o encravamento garante que os motores só arrancem na ordem correcta

Arranque Sequencial Temporizado

Uma variante muito utilizada na indústria é o arranque sequencial temporizado, onde os motores arrancam automaticamente com um intervalo de tempo entre cada arranque. Isto é feito com recurso a relés temporizadores (TDR) que geram um atraso configurável.

Esta solução é particularmente útil em instalações com grupos geradores ou em redes com limitações de potência disponível, onde não é possível ligar todos os motores em simultâneo.

Vantagens do Arranque Sequencial

• Evita sobrecargas na rede eléctrica ao não arrancar todos os motores em simultâneo
• Garante a ordem correcta de funcionamento dos equipamentos por razões de segurança
• Protege automaticamente os equipamentos de jusante em caso de avaria a montante
• Facilita o diagnóstico de falhas: se o motor 2 não arranca, sabe-se que o motor 1 não está em funcionamento

Inversão de Marcha: Fazer o Motor Girar nos Dois Sentidos

Há situações em que precisamos que o motor gire no sentido contrário: um portão automático que abre e fecha, um tapete que pode mover-se em dois sentidos, um guindaste que sobe e desce. Para isso utiliza-se o circuito de inversão de marcha.

A inversão do sentido de rotação num motor trifásico é conseguida simplesmente trocando duas das três fases de alimentação. Num circuito de inversão de marcha, dois contactores são utilizados: KM1 para o sentido directo (marcha para a frente) e KM2 para o sentido inverso (marcha para trás).

Encravamento por Segurança

O aspecto crítico deste circuito é o encravamento eléctrico entre os dois contactores: nunca podem estar ambos ligados ao mesmo tempo, porque isso provocaria um curto-circuito entre fases. O encravamento é feito com contactos auxiliares NF cruzados entre os dois contactores.

Partida Estrela-Triângulo: Arranque Suave para Motores Grandes

Para motores de maior potência, o arranque directo provoca picos de corrente muito elevados que podem perturbar a rede eléctrica e causar desgaste prematuro nos equipamentos. A solução mais clássica para este problema é a partida estrela-triângulo.

O princípio é elegante: o motor arranca com os enrolamentos ligados em estrela (reduz a tensão aplicada a cada enrolamento para 58% da tensão nominal, reduzindo a corrente de arranque para um terço). Após um tempo configurado (normalmente 5 a 15 segundos), os enrolamentos são reconectados em triângulo para o funcionamento normal à tensão nominal.

Como se Implementa

Este circuito utiliza três contactores: KM1 (contactor principal de linha), KM2 (para a ligação em estrela) e KM3 (para a ligação em triângulo), juntamente com um temporizador que gere a transição estrela para triângulo. O encravamento entre KM2 e KM3 é igualmente obrigatório para evitar curto-circuitos durante a comutação.

Aplicações Práticas na Indústria

Os circuitos que estudámos não existem apenas nos livros. São encontrados todos os dias em instalações industriais de todos os sectores. Eis alguns exemplos concretos:

Erros Comuns dos Iniciantes em Circuitos de Comando

A electricidade não perdoa erros. Por isso, é importante conhecer as falhas mais frequentes para as evitar desde o início da aprendizagem.

Boas Práticas de Segurança em Electricidade Industrial

A segurança em electricidade não é uma opção: é uma obrigação profissional e legal. Estas práticas devem ser seguidas sempre, sem excepções.

1. LOTO (Lockout/Tagout): Antes de qualquer intervenção, desligar a alimentação, colocar um cadeado no disjuntor e uma etiqueta de aviso. Confirmar ausência de tensão com voltímetro.
2. Usar Equipamentos de Protecção Individual (EPI): Luvas dieléctricas, óculos de protecção, botas isolantes e fato anti-arco quando necessário.
3. Verificar a tensão antes de tocar: Nunca assumir que o circuito está sem tensão. Medir sempre com instrumento calibrado.
4. Não trabalhar em tensão sem formação específica: O trabalho em tensão requer formação especializada e equipamento certificado. Para a maioria das intervenções, o circuito deve estar desligado.
5. Verificar a continuidade da ligação à terra: Todos os equipamentos metálicos devem ter ligação à terra eficaz antes de serem ligados à rede.
6. Respeitar as capacidades dos componentes: Não utilizar contactores ou fusíveis com capacidades inferiores às necessárias. Consultar sempre as características técnicas do fabricante.

Conclusão: A Base Está nos Fundamentos

Os circuitos eléctricos básicos de comando são a pedra angular de toda a electricidade industrial. Quem domina o circuito liga/desliga, o arranque directo e os princípios de encravamento, tem nas mãos as ferramentas conceptuais para compreender instalações muito mais complexas.

O trabalho documentado por Gulamo Jamal neste repositório é um excelente exemplo de como a aprendizagem prática, aliada a diagramas claros e bem organizados, acelera o processo de formação em electricidade. Cada projecto representa um circuito real, com componentes reais, que pode ser montado num quadro de treino ou directamente numa instalação industrial.

Se és estudante, usa estes diagramas como referência para as tuas montagens práticas. Se és técnico, usa-os para refrescar conceitos ou para formar novos colegas. E se és formador, este repositório oferece uma base didáctica sólida para desenvolver aulas e exercícios práticos.

A electricidade industrial está em todo o lado: nas fábricas que produzem os bens que consumimos, nos edifícios que habitamos, nos hospitais que nos tratam. Conhecer os seus fundamentos não é apenas uma competência profissional. É uma literacia técnica cada vez mais importante no mundo moderno.
