Arranque Estrela-Triângulo em Motores Trifásicos

O arranque estrela-triângulo é um método clássico e amplamente utilizado em sistemas industriais para reduzir a corrente de partida dos motores eléctricos trifásicos de indução.

O pico de corrente na partida directa de um motor pode atingir 6 a 8 vezes o valor da sua corrente nominal (In), o que provoca quedas de tensão severas na rede eléctrica e um esforço mecânico excessivo nos acoplamentos. O princípio básico deste método consiste em iniciar o funcionamento do motor em ligação estrela (onde a tensão nos enrolamentos é reduzida) e, após o motor atingir cerca de 80% da sua velocidade nominal, comutar para a ligação triângulo, permitindo o funcionamento em regime definitivo com a potência total.

---

1. Esquema Geral do Sistema

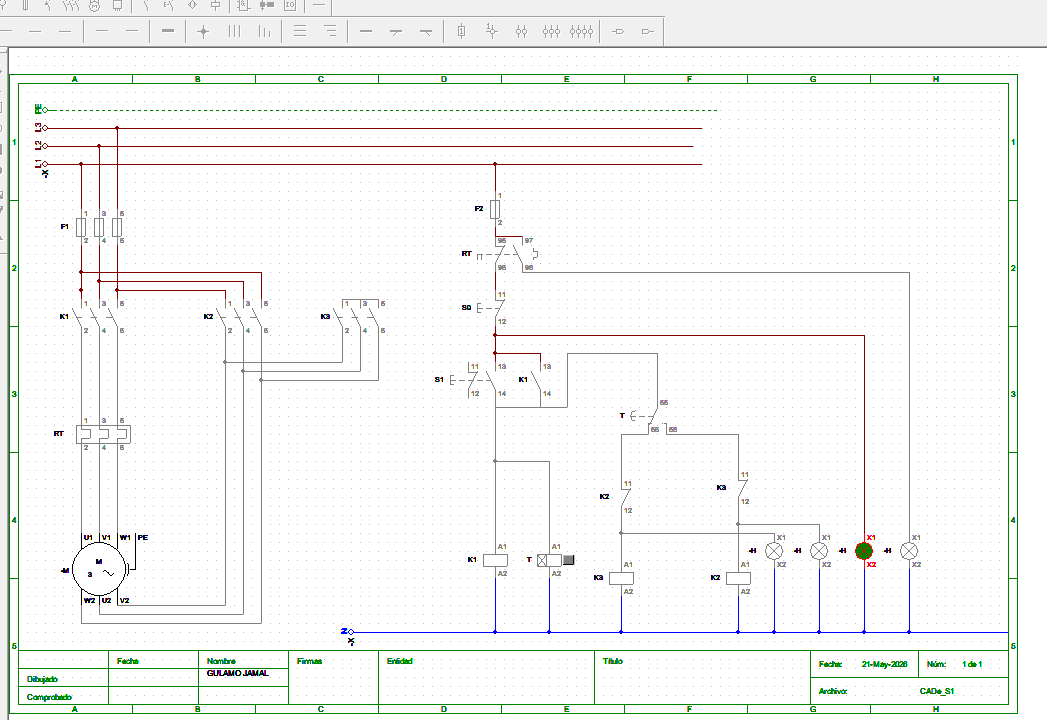

Este esquema apresenta a estrutura completa do circuito de comando e potência do sistema estrela-triângulo, incluindo as contactoras de linha (K1), triângulo (K2), estrela (K3), além do temporizador e das respectivas protecções térmicas.

---

2. Arranque em Estrela (Redução de Corrente)

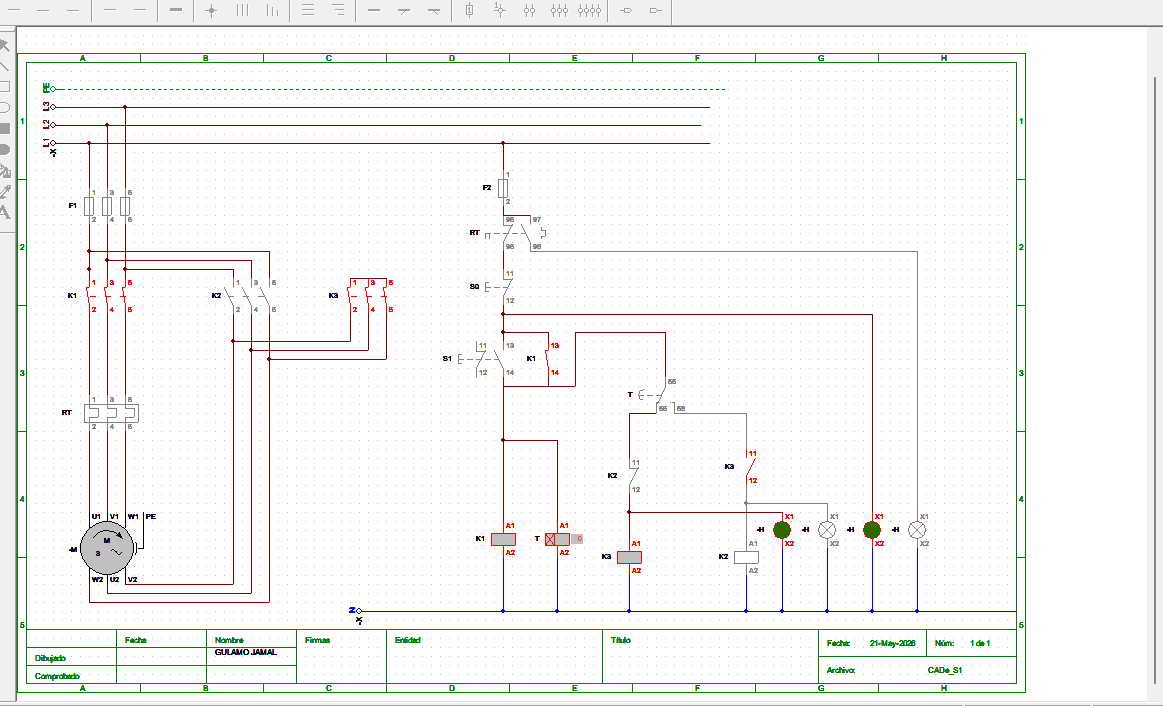

Nesta fase, as contactoras K1 e K3 são accionadas simultaneamente, configurando o fechamento em estrela.

• A tensão aplicada a cada bobina do motor é reduzida por um factor de √3 (aproximadamente 58% da tensão da rede).
• O grande benefício: Tanto a corrente de arranque como o binário (torque) do motor são reduzidos para 1/3 (33%) do que seriam numa partida directa, aliviando substancialmente o sistema eléctrico.

---

3. Transição Estrela → Triângulo

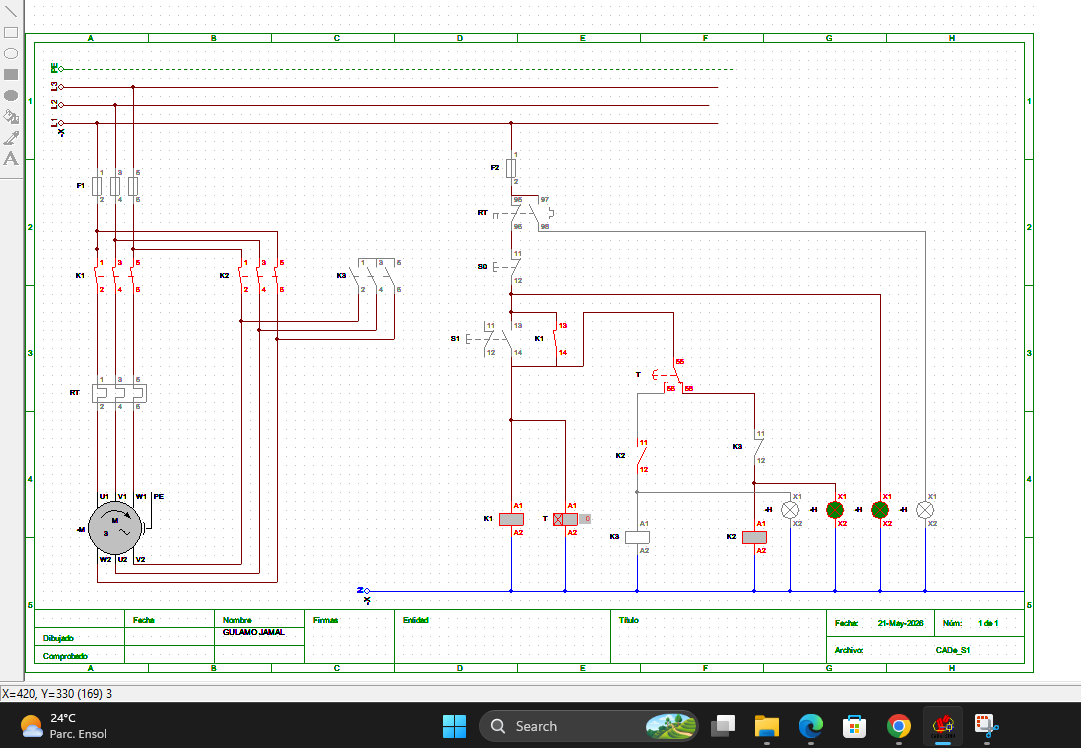

Decorrido um tempo pré-definido no temporizador (geralmente entre 5 e 10 segundos, variando consoante a carga), a contactora K3 desliga-se, abrindo o centro da estrela. Existe um breve milissegundo de segurança assegurado pelo encravement eléctrico (intertravamento), garantindo que K3 abriu completamente antes de K2 fechar, evitando assim um curto-circuito directo entre as fases.

---

4. Funcionamento em Regime Triângulo

Nesta etapa, a contactora K2 fecha-se. O motor passa a operar em ligação triângulo através de K1 e K2. Agora, os enrolamentos recebem a tensão total da rede (100%), permitindo que o motor entregue o seu binário e potência nominais para assumir a carga de trabalho em regime contínuo.

---

5. Simulação de Sobrecarga

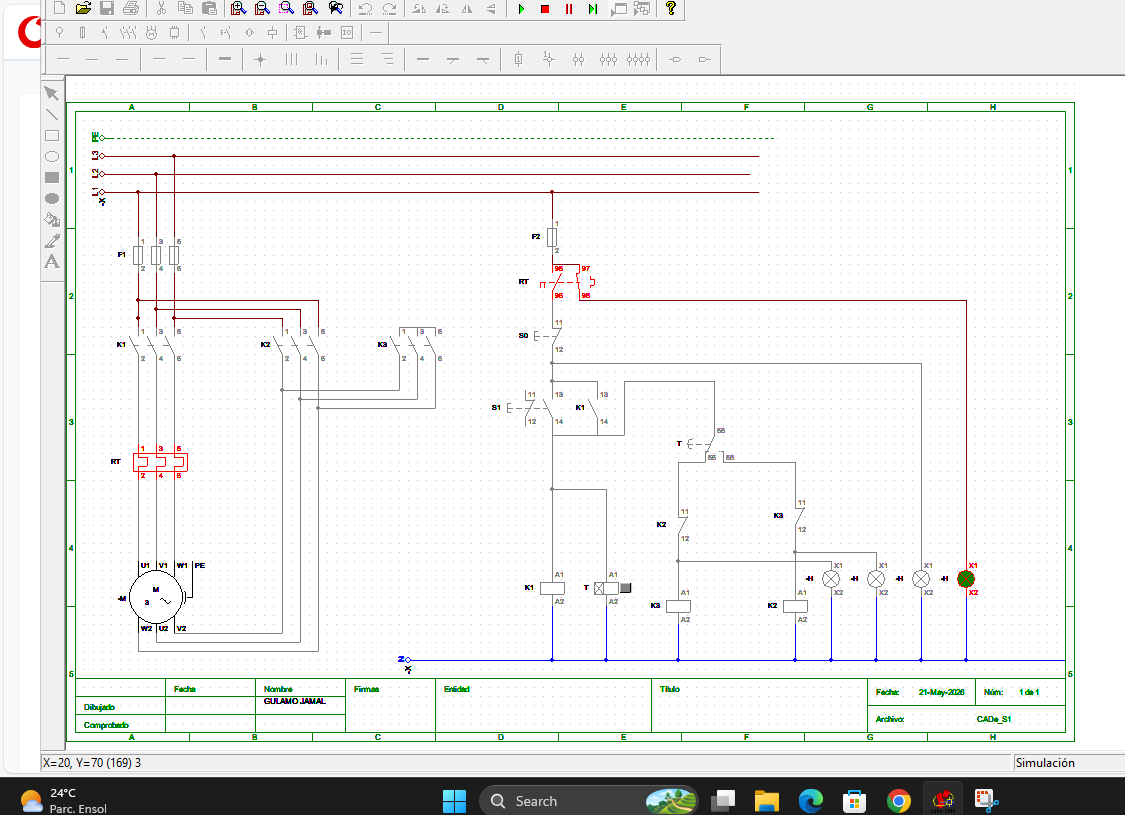

O circuito conta com uma protecção essencial contra sobrecargas através do relé térmico (F1). Se o motor encontrar uma resistência mecânica excessiva e a corrente ultrapassar o limite seguro ajustado durante um período prolongado, o contacto auxiliar do relé dispara, desenergizando a bobina de comando instantaneamente e protegendo o motor contra uma queima destrutiva.

---

Tabela Comparativa das Ligações

Analise como o comportamento eléctrico se modifica drasticamente entre os dois fechamentos numa rede de 380V:

Característica	Ligação Estrela (Y)	Ligação Triângulo (Δ)	Impacto Prático no Arranque
Tensão na Bobina	220 V	380 V	Tensão reduzida a 58% no arranque.
Corrente na Rede	1/3 da corrente de arranque directa	Corrente de arranque total	Redução de 66% no pico de corrente de linha.
Binário (Torque)	1/3 do binário nominal	Binário nominal total	O motor deve arrancar com carga leve ou em vazio.

---

Considerações Finais

O sistema de arranque estrela-triângulo continua a ser uma das soluções electromecânicas mais viáveis e económicas para motores de média potência (geralmente entre 5 CV e 50 CV). Resolve com eficácia o problema dos picos abusivos de corrente sem a necessidade do investimento financeiro exigido por uma Soft-Starter ou por um Inversor de Frequência. A única regra de ouro é assegurar que a máquina accionada não necessite de um binário elevado logo no primeiro segundo do arranque.
