Sistemas de Proteção para Sistemas Fotovoltaicos
No desenvolvimento da energia solar em Moçambique, a atenção recai frequentemente sobre os painéis e inversores, mas existe um conjunto de componentes silenciosos que garantem que todo o investimento não seja perdido num piscar de olhos: os sistemas de proteção fotovoltaica. Estes sistemas atuam como uma armadura invisível, protegendo os equipamentos sensíveis contra surtos de tensão, curtos-circuitos, sobrecargas e descargas atmosféricas. Num país com elevada incidência de trovoadas e variações na rede elétrica, negligenciar a proteção é um risco que pode resultar em danos irreparáveis, incêndios ou acidentes graves. Compreender a função de cada dispositivo de proteção e como integrá-los corretamente é fundamental para garantir a segurança dos utilizadores e a longevidade da instalação, transformando um sistema solar numa fonte de energia verdadeiramente fiável e duradoura.
Aprofunde os seus conhecimentos em Energia Solar!
Descubra o curso completo sobre Tecnologia Solar e o seu uso a nível global. Clique aqui!
O Que é um Sistema de Proteção Fotovoltaico?
Um sistema de proteção fotovoltaico é um conjunto de dispositivos elétricos e mecânicos projetados para detetar e interromper condições anormais de operação, como sobrecorrentes, sobretensões e falhas de isolamento. A sua função é isolar a parte defeituosa do sistema, protegendo os componentes caros (como o inversor e as baterias) e, acima de tudo, garantindo a segurança das pessoas e das estruturas. Estes sistemas são divididos em duas frentes principais: a proteção do lado da Corrente Contínua (CC), que lida com a energia vinda dos painéis, e a proteção do lado da Corrente Alternada (CA), que lida com a energia que sai do inversor para as cargas ou para a rede.
Exemplo de uma String Box instalada, centralizando a proteção do lado CC do sistema fotovoltaico.
Componentes Essenciais de Proteção
Para uma instalação segura e robusta, vários componentes devem trabalhar em harmonia:
1. String Box (Quadro de Proteção CC)
A String Box é o ponto de encontro dos cabos que vêm dos painéis solares antes de entrarem no inversor. Ela centraliza os dispositivos de proteção do lado CC, facilitando a manutenção e o seccionamento do sistema. Uma String Box completa deve incluir fusíveis, disjuntores CC e Dispositivos de Proteção contra Surtos (DPS).
2. Dispositivos de Proteção contra Surtos (DPS)
O DPS é um dos componentes mais críticos. Ele protege o sistema contra sobretensões transitórias causadas por descargas atmosféricas (raios) ou manobras na rede elétrica. O DPS actua desviando o excesso de energia para a terra, evitando que ela atinja e queime o inversor ou outros aparelhos. Existem DPS específicos para o lado CC e para o lado CA.
Domine energia solar e gere a sua própria eletricidade
Formação gratuita online com certificado. Ideal para iniciantes e técnicos.
Aceder ao curso gratuitoVagas abertas por tempo limitado

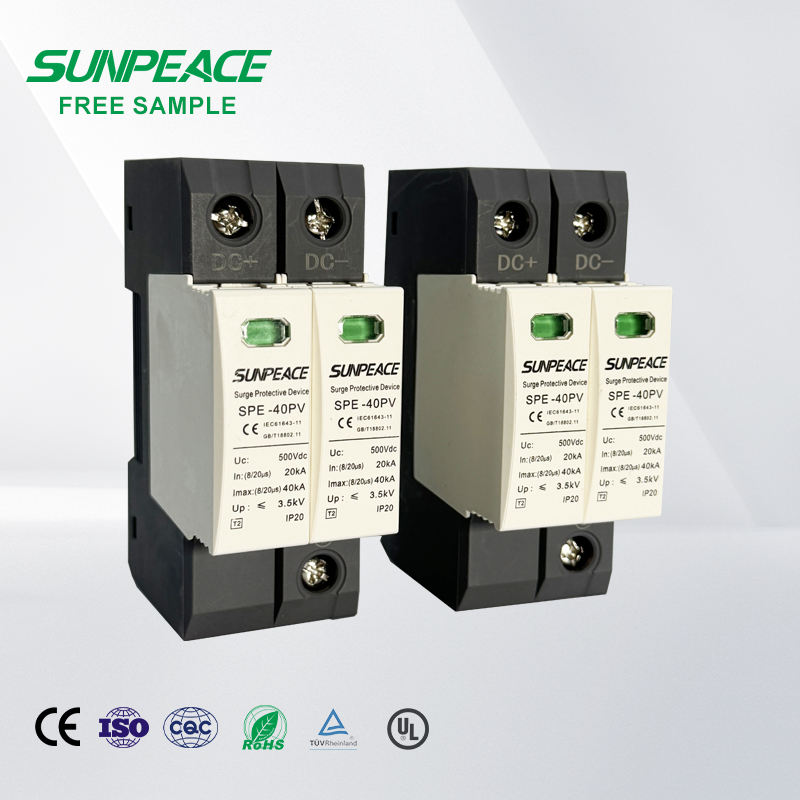

O DPS é essencial para proteger a eletrónica sensível do inversor contra descargas atmosféricas.
3. Disjuntores e Fusíveis
Os disjuntores e fusíveis protegem contra sobrecorrentes e curtos-circuitos. Eles interrompem o fluxo de eletricidade se a corrente exceder os limites seguros, evitando o sobreaquecimento dos cabos e o risco de incêndio. É vital utilizar disjuntores específicos para Corrente Contínua (CC) no lado dos painéis, pois os disjuntores CA comuns não conseguem extinguir o arco elétrico gerado pela CC, o que pode causar a sua explosão.
Disjuntores específicos para Corrente Contínua (CC) garantem a interrupção segura do fluxo de energia dos painéis.
4. Chave Seccionadora
Permite desligar manualmente o fluxo de energia dos painéis para o inversor, sendo essencial para realizar manutenções de forma segura. Muitas vezes está integrada na String Box ou no próprio inversor.
5. Sistema de Aterramento
O aterramento é a base de toda a proteção. Ele fornece um caminho seguro para que as correntes de falha e os surtos desviados pelos DPS sejam dissipados no solo. Sem um aterramento adequado, os DPS não funcionam corretamente e a estrutura metálica dos painéis pode tornar-se perigosa ao toque.
O aterramento correto é o pilar de segurança de qualquer instalação fotovoltaica.
Como Funciona a Proteção em Cascata?
A proteção fotovoltaica funciona em camadas. Se um raio atinge as proximidades da instalação, o DPS CC atua primeiro, desviando o surto. Se houver uma falha interna no inversor que cause um curto-circuito, o disjuntor CC ou os fusíveis interrompem a corrente. No lado da saída, se um eletrodoméstico causar um curto, o disjuntor CA atua para proteger o inversor e a fiação da casa. Esta abordagem em cascata garante que uma falha num ponto não comprometa todo o sistema. Pode encontrar excelentes componentes de proteção aqui.
| Característica | Proteção Lado CC (Painéis/Baterias) | Proteção Lado CA (Saída Inversor/Rede) |
|---|---|---|
| Tipo de Corrente | Corrente Contínua (CC) | Corrente Alternada (CA) |
| Extinção de Arco | Difícil (requer disjuntores CC específicos) | Mais fácil (disjuntores CA comuns) |
| Componentes Típicos | Fusíveis CC, Disjuntores CC, DPS CC | Disjuntores CA, DPS CA, Diferencial Residual (DR) |
| Localização | Entre painéis e inversor (String Box) | Entre inversor e quadro elétrico da casa |
Kit de Proteção Solar Profissional
Proteja o seu investimento com componentes de alta qualidade. Adquira o seu kit de proteção agora!
Como Dimensionar os Dispositivos de Proteção
O dimensionamento correto evita desligamentos indesejados e garante que a proteção atue quando necessário.
1. Dimensionamento de Fusíveis e Disjuntores CC
A corrente nominal do disjuntor ou fusível deve ser superior à corrente de operação dos painéis (Imp), mas inferior à corrente máxima suportada pelos cabos e pelo inversor. Uma regra comum é:
2. Dimensionamento do DPS
O DPS deve ser escolhido com base na tensão máxima do sistema (Ucpv). Para o lado CC, a tensão de operação contínua do DPS deve ser superior à tensão de circuito aberto (Voc) do conjunto de painéis, considerando o aumento de tensão em dias frios.
3. Proteção Diferencial Residual (DR)
No lado CA, o uso de um interruptor diferencial residual (DR) é essencial para proteger as pessoas contra choques elétricos por contacto indireto. Ele deteta fugas de corrente e desliga o circuito instantaneamente.
Principais Erros na Proteção de Sistemas Solares
- Usar Disjuntores CA em Circuitos CC: Este é o erro mais perigoso. Disjuntores CA não conseguem interromper o arco elétrico da CC, o que pode causar incêndios no quadro de proteção.
- Aterramento Inexistente ou Deficiente: Sem aterramento, os DPS são inúteis e a estrutura metálica dos painéis torna-se um risco de choque.
- DPS com Tensão Inadequada: Um DPS com tensão muito baixa queimará constantemente; um com tensão muito alta não protegerá o inversor.
- Falta de Proteção contra Surtos no Lado CA: Muitos focam apenas nos painéis e esquecem que surtos da rede elétrica podem queimar o inversor por “trás”.
- Cabos Subdimensionados: Cabos finos demais aquecem e podem derreter antes que o disjuntor atue, causando incêndios.
Aplicação Prática em Moçambique
Em Moçambique, as condições ambientais e a infraestrutura elétrica impõem desafios específicos:
Zonas com Alta Incidência de Raios
Muitas regiões de Moçambique sofrem com trovoadas intensas. Nestas áreas, o uso de DPS de Classe I e II é obrigatório. Além disso, a instalação de para-raios (SPDA) na estrutura da casa pode ser necessária para proteger não apenas o sistema solar, mas toda a edificação. O aterramento deve ser testado regularmente para garantir que a resistência se mantém baixa, mesmo em solos arenosos ou secos.
Variações de Tensão na Rede Pública

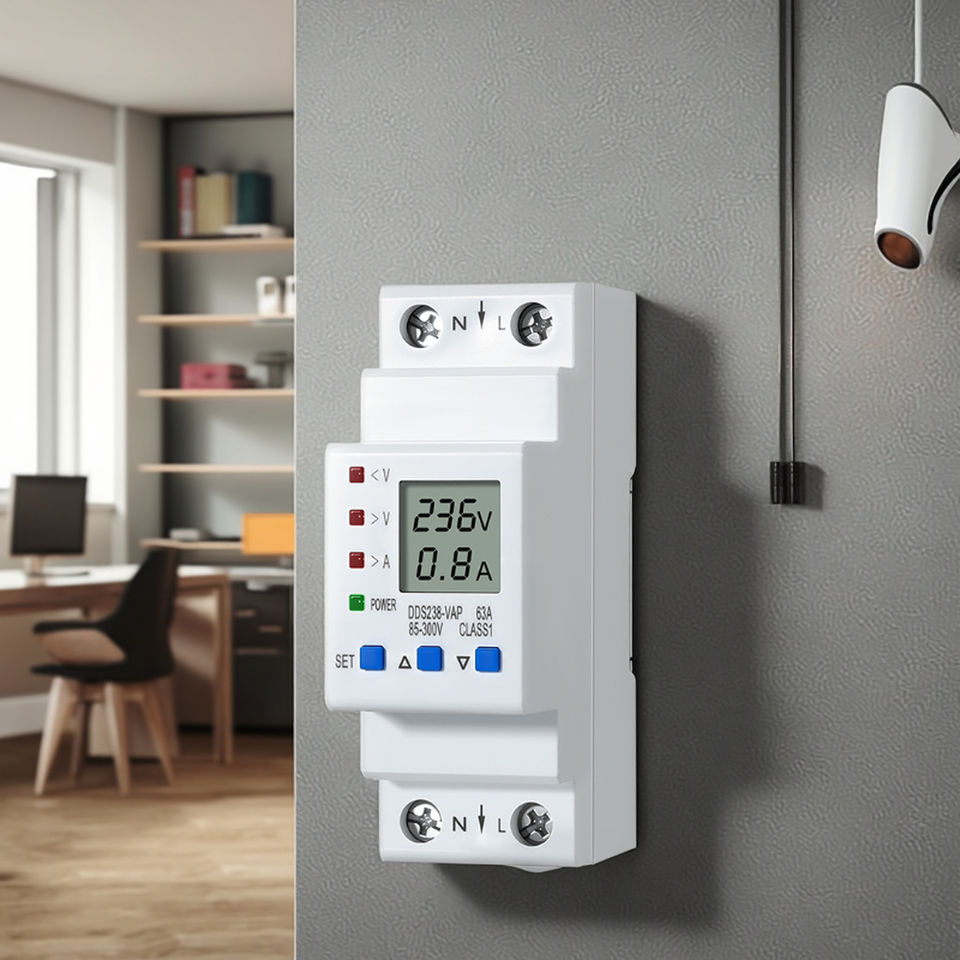

Nas zonas urbanas ligadas à rede da EDM, as variações de tensão são frequentes. Inversores on-grid e híbridos devem estar protegidos por DPS CA e, em alguns casos, por relés de proteção de subtensão e sobretensão, que desligam o sistema se a rede estiver fora dos parâmetros seguros, evitando danos à eletrónica sensível do inversor. Para mais informações sobre segurança elétrica, clique aqui.
Checklist Prático para a Proteção do Sistema
- Existe um quadro dedicado (String Box) para a proteção CC?
- Confirmou que os disjuntores do lado dos painéis são específicos para CC?
- Existem protetores de surto (DPS) tanto no lado CC quanto no lado CA?
- Todos os DPS e a estrutura dos painéis estão ligados a uma haste de terra eficiente?
- Existe um diferencial residual (DR) para proteção contra choques no lado CA?
- É possível desligar o sistema rapidamente em caso de emergência?
- Os cabos estão em eletrodutos resistentes a UV e protegidos contra danos mecânicos?
Considerações Finais
O sistema de proteção é o seguro de vida do seu investimento fotovoltaico. Em Moçambique, onde as condições climáticas podem ser severas, economizar na proteção é um erro que pode custar muito caro. Uma instalação bem protegida não só evita prejuízos financeiros com a queima de equipamentos, mas também garante a paz de espírito de saber que a sua família e o seu património estão seguros. A energia solar é uma tecnologia fantástica, mas como qualquer sistema elétrico de potência, exige respeito e as salvaguardas adequadas. Invista em componentes de qualidade e exija uma instalação feita por profissionais qualificados que sigam as normas técnicas de segurança.
